Por su selección de materiales y diseño la bomba centrífuga PROLAC HCPN es adecuada en aplicaciones donde se requiera un alto nivel de higiene, un trato delicado del producto y resistencia química.
Es especialmente indicada como bomba principal en los procesos de la industria láctea, de bebidas, así como en la industria farmacéutica y cosmética.

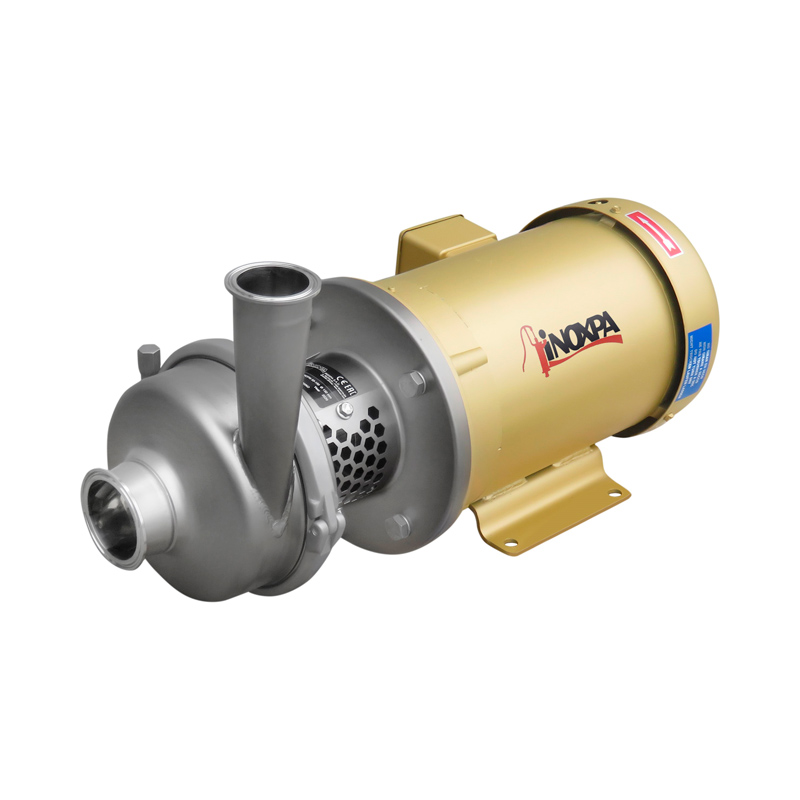

PROLAC HCPN Bomba Centrífuga
La PROLAC HCPN es una gama de bombas centrífugas mono-bloc de diseño higiénico, compacto y altamente eficiente. Está constituida principalmente por un cuerpo fabricado por estampación en frio de acero inoxidable, rodete, cierre mecánico, tapa, linterna y eje con unión por compresión mecánica con el eje del motor.
La bomba está diseñada de acuerdo con las recomendaciones de la EHEDG para permitir su limpieza mediante el uso de sistemas CIP/SIP sin necesidad de desmontarla.
La bomba está autorizada para incorporar el símbolo 3-A.
Nota: Consultar las opciones de las bombas autorizadas para incorporar el símbolo 3-A.
CIERRE MECÁNICO
La PROLAC HCPN está equipada con un cierre mecánico simple interno, equilibrado y de diseño higiénico. Como estándar, la parte estacionaria es de grafito y la parte giratoria de carburo de silicio, con juntas en EPDM. En aplicaciones donde sea necesario también se puede utilizar otros materiales.
También se ofrece la posibilidad de montar un cierre mecánico doble formado por dos cierres idénticos. Esto facilita la actualización de una bomba con cierre simple a doble y simplifica la gestión de los recambios necesarios, al tratarse del mismo cierre.
MOTOR
Motor trifásico de inducción NEMA Premium Efficiency con brida C y patas.
Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Cierre mecánico
Parte giratoria Carburo de Silicio (SiC)
Parte estacionaria Grafito (C)
Juntas EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo mate
Conexiones
CLAMP-OD (ASME BPE / DIN 32676 serie C)
Cuerpo con drenaje.
Cuerpo con cámara de calefacción.
Distintos tipos de conexiones.
Cierre mecánico en SiC/SiC o TuC/SiC.
Cierre mecánico doble.
Juntas en FPM o FFKM.
Motor con otras tensiones, frecuencias, protecciones mecánicas y eficiencias.
Pies de diseño higiénico ajustables en altura.
Carretilla y/o cuadro eléctrico.
OPCIONES PARA SÍMBOLO 3-A
Conexiones: CLAMP-DIN (DIN 32676 serie A), DIN 11864.
Obturación: cierre mecánico simple.
Materiales del cierre mecánico: C/SiC y SiC/SiC.
Juntas tóricas: EPDM y FPM.
Drenaje: vertical Clamp-OD.
Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Cierre mecánico
Parte giratoria Carburo de Silicio (SiC)
Parte estacionaria Grafito (C)
Juntas EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo mate
Conexiones
CLAMP-OD (ASME BPE / DIN 32676 serie C)
Cuerpo con drenaje.
Cuerpo con cámara de calefacción.
Distintos tipos de conexiones.
Cierre mecánico en SiC/SiC o TuC/SiC.
Cierre mecánico doble.
Juntas en FPM o FFKM.
Motor con otras tensiones, frecuencias, protecciones mecánicas y eficiencias.
Pies de diseño higiénico ajustables en altura.
Carretilla y/o cuadro eléctrico.
OPCIONES PARA SÍMBOLO 3-A
Conexiones: CLAMP-DIN (DIN 32676 serie A), DIN 11864.
Obturación: cierre mecánico simple.
Materiales del cierre mecánico: C/SiC y SiC/SiC.
Juntas tóricas: EPDM y FPM.
Drenaje: vertical Clamp-OD.
